Autoclave de test de fuite : comment détecter et réparer les défauts de joint

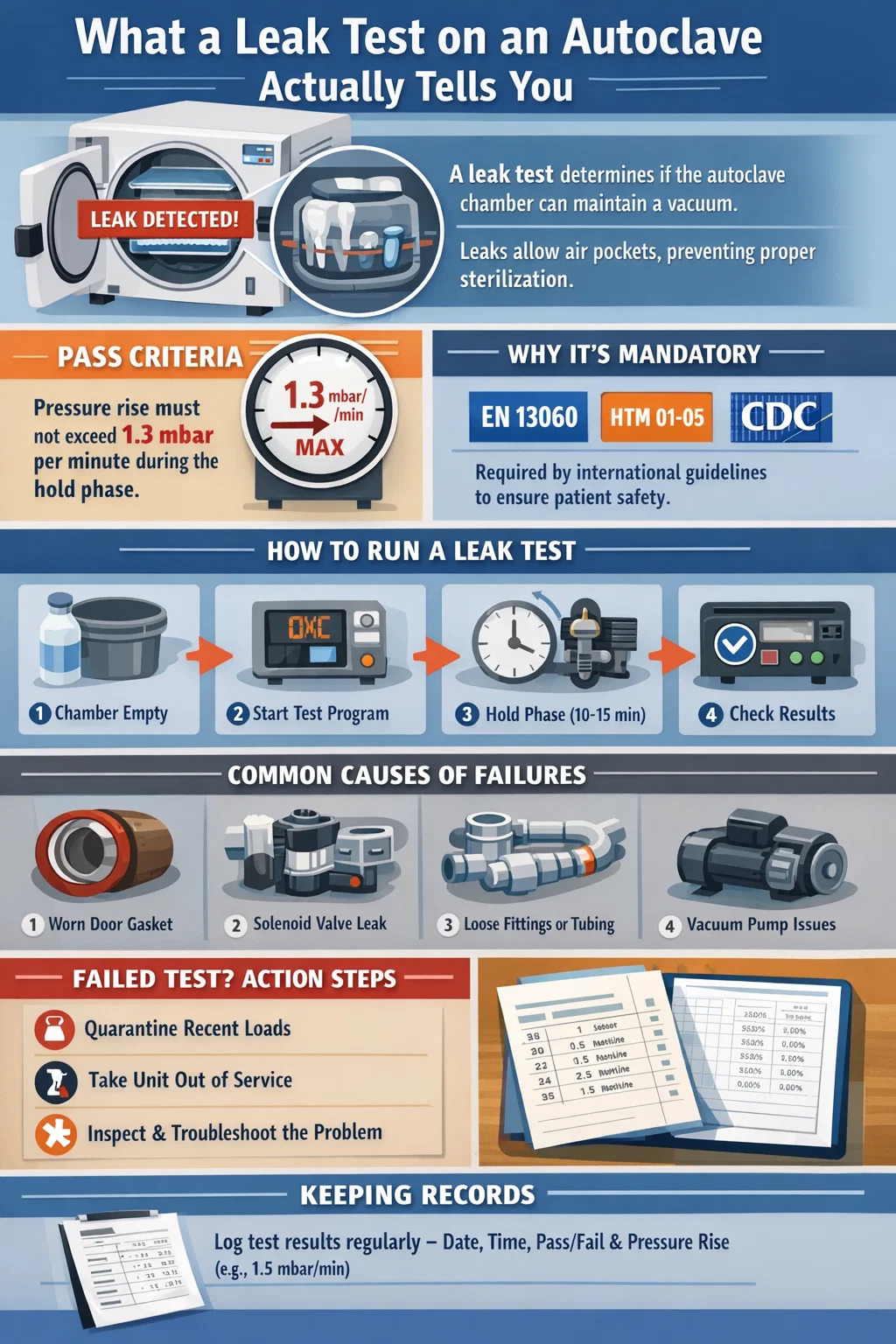

Ce que vous dit réellement un test d’étanchéité sur un autoclave

Un test de fuite sur un autoclave – également appelé test de fuite sous vide ou test de fuite d’air – mesure dans quelle mesure la chambre maintient le vide avant le début du cycle de stérilisation. Si la chambre ne peut pas maintenir une pression négative dans un seuil accepté, de l'air pénètre dans le système. Les poches d'air empêchent la vapeur d'atteindre uniformément les surfaces des instruments, ce qui compromet directement l'efficacité de la stérilisation. Dans un autoclave dentaire, il ne s’agit pas d’un problème mineur d’étalonnage ; c'est une préoccupation pour la sécurité des patients.

La référence réussite/échec pour la plupart autoclave dentaire modèles est une augmentation de pression de pas plus de 1,3 mbar (0,13 kPa) par minute pendant la phase de maintien du test d'étanchéité. Certains fabricants fixent une limite plus stricte de 1,0 mbar par minute. Toute lecture supérieure au seuil indiqué par le fabricant signifie que le cycle ne doit pas se poursuivre tant que la source de la fuite n'est pas identifiée et corrigée.

Comprendre ce test – comment l’exécuter correctement, comment lire les résultats et que faire en cas d’échec – est l’une des compétences les plus pratiques pour toute personne responsable du retraitement des instruments dans un cabinet dentaire.

Pourquoi les tests de fuite sont obligatoires et non facultatifs

Les organismes de réglementation et les organismes de normes professionnelles de plusieurs pays exigent des tests d'étanchéité périodiques dans le cadre de la validation de routine des autoclaves. La norme européenne EN 13060, qui régit les petits stérilisateurs à vapeur, y compris ceux utilisés en milieu dentaire, exige spécifiquement un test d'étanchéité sous vide dans le cadre du protocole de qualification et de test de routine. Les directives HTM 01-05 au Royaume-Uni l’exigent également. Aux États-Unis, les directives du CDC pour le contrôle des infections dans les établissements de soins dentaires mettent l'accent sur le respect des instructions du fabricant pour les tests des stérilisateurs, qui incluent universellement des tests de fuite.

Au-delà de la conformité, il existe une raison mécanique directe. Les cycles d'autoclave dentaire sous vide fonctionnent en tirant une série d'impulsions de vide pour éliminer l'air avant l'injection de vapeur. En cas de fuite dans la chambre, l'air résiduel forme des poches isolantes autour des instruments. La température de la vapeur à la surface de l'instrument peut être indiquée correctement sur le capteur, mais la température de contact réelle dans ces poches d'air peut être 5°C à 15°C inférieur à la lecture du capteur de la chambre , ce qui est suffisant pour laisser les indicateurs biologiques intacts et les agents pathogènes viables.

Les autoclaves à déplacement gravitationnel sont moins sensibles aux fuites d'air pendant la phase de stérilisation elle-même, mais les fuites affectent toujours les performances de séchage et peuvent contaminer la charge pendant la phase de refroidissement en aspirant de l'air non filtré.

Comment effectuer un test de fuite sur un autoclave dentaire étape par étape

La procédure ci-dessous s'applique à la majorité des autoclaves dentaires de classe B et de classe S qui incluent un programme automatisé de test de fuite. Faites toujours référence au manuel spécifique de votre appareil, car les valeurs de synchronisation et de pression diffèrent selon le fabricant.

Préparation avant de commencer

• Assurez-vous que l'autoclave a atteint la température de fonctionnement. L'exécution d'un test de fuite sur une chambre froide donne des lectures inexactes car la dilatation thermique des joints et des joints ne s'est pas encore produite.
• La chambre doit être vide. N'effectuez pas de test d'étanchéité avec des instruments ou un emballage à l'intérieur.
• Vérifiez que le réservoir d'eau est rempli au niveau correct avec de l'eau distillée ou déminéralisée. De faibles niveaux d’eau peuvent entraîner l’abandon prématuré du test par l’appareil.
• Essuyez le joint de porte et la surface d'assise avec un chiffon non pelucheux pour éliminer tout débris, résidus ou fragments d'instruments qui pourraient maintenir la porte légèrement ouverte.

Exécution du test

1. Fermez et verrouillez fermement la porte selon la procédure du fabricant.
2. Accédez au menu des programmes de test sur le panneau de commande. Sur la plupart des unités, ceci est étiqueté « Test de fuite », « Test de vide » ou « Test de détecteur d'air ».
3. Démarrez le programme. L'autoclave commencera à faire le vide. La profondeur de vide cible typique est comprise entre -0,85 bar et -0,95 bar (85 à 95 % de vide), selon le modèle.
4. Une fois le vide cible atteint, la pompe s'arrête. La phase de maintien commence et dure généralement entre 10 et 15 minutes. Pendant cette phase, l'unité surveille si la pression à l'intérieur de la chambre augmente.
5. À la fin de la phase de maintien, l'unité se met à l'air libre à la pression atmosphérique et affiche un résultat de réussite ou d'échec, ainsi que le taux de montée en pression mesuré sur la plupart des unités modernes.

Enregistrement des résultats

Enregistrez la date, l'heure, le résultat (réussite/échec) et la valeur réelle d'augmentation de pression si votre appareil l'affiche. De nombreux cabinets dentaires utilisent un journal papier ou une feuille de calcul numérique. Certains autoclaves impriment automatiquement un enregistrement de cycle. Conservez les registres pendant au moins deux ans, ou plus si votre organisme de réglementation local l'exige. Cette documentation est examinée lors des inspections des cabinets et constitue une preuve nécessaire en cas d'enquête sur un échec de stérilisation.

À quelle fréquence devez-vous effectuer un test de fuite

Les exigences en matière de fréquence varient selon la norme et selon le degré d'utilisation de l'autoclave, mais le tableau suivant résume les recommandations courantes dans les principales directives :

Pour les cabinets dentaires à grand volume traitant plus de 15 à 20 charges par jour, effectuer le test d’étanchéité au début de chaque quart de travail – plutôt qu’une seule fois par jour – est une précaution judicieuse. Le test lui-même prend moins de 20 minutes sur la plupart des unités et ne consomme pas de capacité de charge stérilisable.

Causes courantes d'un échec de test de fuite dans un autoclave dentaire

Lorsqu’un autoclave dentaire échoue à son test d’étanchéité, la cause est presque toujours liée à un ensemble prévisible de composants. Savoir où chercher en premier permet de gagner un temps de diagnostic considérable.

Dégradation du joint de porte

Le joint de porte est la cause la plus courante d’échec des tests de fuite dans les autoclaves dentaires. Il s'agit d'un joint en silicone ou en caoutchouc EPDM qui se comprime lorsque la porte se ferme, créant ainsi une limite étanche à l'air entre la chambre et l'environnement extérieur. Avec des cycles thermiques répétés – expansion sous l’effet de la chaleur, contraction pendant le refroidissement – ​​le joint finit par perdre sa capacité à maintenir une étanchéité adéquate.

La plupart des fabricants recommandent de remplacer le joint de porte tous les 12 mois ou après environ 500 à 1 000 cycles. , selon la première éventualité. Dans des cabinets très occupés exécutant 20 cycles par jour, cette barre des 1 000 cycles peut être atteinte en moins de 2 mois. L'inspection visuelle seule est insuffisante : un joint qui semble intact peut toujours ne pas assurer son étanchéité dans des conditions de vide. Les signes indiquant qu’un joint de porte doit être remplacé comprennent :

• Fissuration, aplatissement ou durcissement visible du caoutchouc
• Dépôts minéraux blancs ou gris incrustés dans la surface du joint
• Marques de compression inégales — indiquant que le joint ne repose pas de manière cohérente sur tout le périmètre
• Vapeur s'échappant autour de la porte pendant la phase de stérilisation

Fuite de l’électrovanne

Les autoclaves dentaires utilisent des électrovannes pour contrôler le débit de vapeur, d'eau et d'air à travers les circuits internes. Une électrovanne qui ne se ferme pas complètement – ​​en raison d’un siège usé, de débris logés dans le siège ou d’une bobine défectueuse – permettra une augmentation lente mais mesurable de la pression pendant la phase de maintien du vide. Cela peut imiter l’apparence d’une fuite de porte, mais ne se résoudra pas après le remplacement du joint.

Identifier quel solénoïde est le coupable nécessite généralement un technicien de service ayant accès à l'équipement de test de pression et aux schémas de câblage. Cependant, si votre autoclave a récemment subi un changement dans la qualité de l'eau (par exemple, si le cabinet a changé de source d'eau ou si le filtre n'a pas été changé dans les délais), le tartre minéral à l'intérieur des électrovannes est une cause très probable.

Générateur de vapeur et connexions de tuyaux

Les connexions entre le générateur de vapeur, la chambre et la pompe à vide impliquent des raccords à compression, des joints toriques et des tubes. N'importe lequel d'entre eux peut développer une fuite lente après des vibrations dues à une utilisation régulière, un remontage inapproprié après une maintenance ou une contrainte thermique au fil du temps. Ces fuites sont souvent intermittentes, ce qui signifie que l'autoclave peut réussir le test de fuite certains jours et échouer d'autres. Les échecs intermittents doivent être traités avec la même urgence que les échecs répétés et ne doivent pas être attribués à une erreur de test.

Usure de la pompe à vide

Bien que la pompe à vide elle-même ne soit généralement pas une source de fuite dans la chambre, une pompe usée qui ne peut pas descendre jusqu'à la profondeur de vide cible entraînera l'échec du test avant même le début de la phase de maintien. Si votre autoclave atteint systématiquement seulement -0,70 bar au lieu de l'objectif de -0,90 bar , le débit de la pompe est dégradé. Cela peut résulter d'aubes usées (dans les pompes à palettes rotatives), d'une huile émulsionnée ou d'un échappement partiellement bloqué. Les performances de la pompe doivent être vérifiées chaque année dans le cadre de la maintenance préventive.

Erreurs d’étalonnage du capteur de pression

Dans de rares cas, un échec du test de fuite est un faux positif causé par un transducteur de pression mal calibré ou à la dérive. Si l'autoclave échoue au test de fuite mais qu'aucune fuite physique ne peut être détectée après une inspection approfondie et que l'unité n'a pas été calibrée au cours des 12 derniers mois, la dérive du capteur mérite d'être étudiée. Ce diagnostic nécessite une comparaison avec une jauge de référence calibrée et doit être effectué par un ingénieur de service qualifié.

Remplacement du joint de porte : une procédure pas à pas pratique

Étant donné que le remplacement du joint de porte est l’action corrective la plus fréquente suite à un test de fuite échoué, le processus mérite un traitement détaillé. Les étapes ci-dessous s'appliquent largement à la plupart des autoclaves dentaires de table, bien que le profil exact du joint et la méthode de montage varient selon le fabricant.

1. Procurez-vous le joint de remplacement approprié. Utilisez uniquement le joint spécifié par le fabricant de l'autoclave pour votre numéro de modèle exact. Un profil de joint incorrect – même s’il semble similaire – ne se comprimera pas à la bonne profondeur et ne parviendra pas à assurer l’étanchéité. Les joints génériques doivent être évités à moins que le fabricant ne les approuve explicitement.
2. Laissez l'autoclave refroidir complètement. Ne tentez jamais de remplacer le joint sur une unité qui a exécuté un cycle au cours des 30 dernières minutes. La chaleur résiduelle dans la bride de la chambre peut provoquer des brûlures et déformer le nouveau joint lors de l'installation.
3. Retirez l'ancien joint. Sur la plupart des appareils, le joint se trouve dans une rainure usinée autour de la porte ou de l'ouverture de la chambre. Il peut généralement être retiré à la main, en commençant par un coin et en le pelant sur le pourtour. Dans certaines unités, il est maintenu par un anneau de retenue. N'utilisez pas d'outils métalliques pour dégager le joint, car rayer la surface d'appui crée des chemins de fuite qu'un nouveau joint ne peut pas surmonter.
4. Nettoyer soigneusement la rainure du joint. Utilisez un chiffon doux imbibé d'alcool isopropylique pour éliminer les dépôts minéraux, les résidus de silicone et toute matière biologique de la rainure. Inspectez la rainure pour déceler tout dommage : les piqûres de corrosion ou les dommages d'usinage à ce stade nécessitent un appel de service plutôt qu'un simple remplacement du joint.
5. Installez le nouveau joint. En commençant à un point et en travaillant uniformément sur le périmètre, placez le nouveau joint dans la rainure. Évitez d'étirer le joint : s'il doit être étiré de manière significative pour s'adapter, sa taille n'est pas appropriée. Assurez-vous que le joint repose à plat, sans torsion, pontage ou espace dans les coins.
6. Exécutez un cycle de préchauffage avant de tester. Laissez l'autoclave exécuter un ou deux cycles de préchauffage (ou utilisez le programme de réchauffement intégré si disponible). Cela permet au nouveau joint de se comprimer et de s'asseoir correctement avant l'exécution du test de fuite.
7. Exécutez le test de fuite. Un nouveau joint correctement installé devrait produire un résultat bien en deçà du seuil de réussite. Une augmentation de pression inférieure à 0,5 mbar/min est typique pour une unité en bon état avec un joint neuf.

Si l'unité échoue toujours au test de fuite après un nouveau joint correctement installé, le problème réside ailleurs dans le système et nécessite un diagnostic professionnel.

Que faire lorsque l'autoclave échoue au test de fuite

Un test d’étanchéité échoué n’est pas simplement une note pour le journal de maintenance. Cela a des conséquences opérationnelles immédiates qui doivent être gérées avant la poursuite des soins aux patients.

Mettre en quarantaine tous les chargements traités depuis le dernier passage confirmé

Tous les instruments stérilisés dans un autoclave dentaire après le dernier test d'étanchéité confirmé doivent être considérés comme potentiellement non stériles et ne doivent pas être utilisés cliniquement tant qu'ils n'ont pas été restérilisés dans une unité validée. Il ne s'agit pas d'une interprétation conservatrice : il s'agit de la réponse standard requise par les normes EN 13060 et HTM 01-05, et elle est conforme aux directives du CDC. Le nombre de charges impliquées dépend de la date à laquelle le dernier test réussi a été enregistré, c'est pourquoi des tests quotidiens et une tenue de registres précise sont essentiels sur le plan opérationnel. Une pratique qui effectue des tests hebdomadaires et découvre une défaillance peut devoir mettre en quarantaine jusqu'à une semaine de charges d'instruments.

Mettre l'unité hors service

L'autoclave ne doit pas être utilisé pour la stérilisation des instruments du patient tant que le défaut n'a pas été corrigé et qu'un test de fuite réussi n'a pas été obtenu. Si le cabinet dispose d’un deuxième autoclave, optez pour celui-ci. Dans le cas contraire, mettez en œuvre votre plan d’urgence pour le retraitement des instruments – cela peut impliquer l’utilisation d’instruments à usage unique, le report des procédures non urgentes ou l’envoi des instruments à une installation de retraitement externe.

Effectuer des contrôles de premier niveau avant d'appeler un technicien

Avant de planifier un appel de service, un membre du personnel qualifié peut éliminer les causes les plus simples :

• Inspectez et nettoyez le joint de la porte. Relancez le test.
• Vérifiez le niveau et la qualité du réservoir d'eau.
• Confirmez que la porte est complètement verrouillée – certaines unités autorisent une fausse position de verrouillage qui n’engage pas le joint.
• Si le joint est visiblement dégradé, remplacez-le et testez à nouveau.

Si l'unité tombe à nouveau en panne après ces vérifications, contactez un ingénieur de service. Tenter d'examiner les électrovannes, les purgeurs de vapeur ou les tubes internes sans la formation et les outils appropriés risque de causer des dommages supplémentaires et d'annuler toute garantie restante.

Interprétation des résultats des tests de fuite : marges de réussite et zones d'avertissement

Tous les résultats de réussite ne sont pas également rassurants. Un autoclave dentaire qui passe systématiquement à 1,2 mbar/min — juste en dessous de la limite typique de 1,3 mbar/min — n'est pas dans le même état qu'un autoclave qui passe à 0,3 mbar/min. Le suivi du taux d'augmentation réel de la pression au fil du temps, et pas seulement du résultat réussite/échec, donne une alerte précoce en cas de détérioration d'une étanchéité avant qu'elle ne provoque une défaillance pure et simple.

Certains logiciels de gestion d'autoclaves dentaires et plates-formes de services permettent désormais d'établir automatiquement les tendances des données de tests d'étanchéité. Pour les cabinets ne disposant pas d’un tel logiciel, il suffit de conserver une simple feuille de calcul avec la date et le taux mesuré pour détecter une tendance à l’aggravation au fil des semaines ou des mois.

Tests de fuite dans le cadre d'un programme plus large de validation des autoclaves

Le test d’étanchéité n’est qu’un élément d’un programme de validation, et non la totalité. Un autoclave dentaire qui réussit le test d'étanchéité peut toujours échouer à stériliser si d'autres paramètres sont hors plage. Un programme complet de tests de routine pour un autoclave dentaire comprend :

• Test d'étanchéité quotidien — confirme l'intégrité de la chambre avant utilisation clinique
• Test de Bowie-Dick ou d'hélice — vérifie la pénétration de la vapeur dans les autoclaves sous vide préalable; exécuté au début de chaque journée sur les parts de classe B
• Indicateurs chimiques — Classe 5 ou Classe 6 intégrant des indicateurs placés à l'intérieur de chaque charge pour confirmer les conditions du procédé
• Indicateurs biologiques — des bandes de spores (généralement Geobacillus stearothermophilus) sont analysées au moins une fois par semaine pour confirmer l'efficacité de la stérilisation ; certaines directives recommandent avec chaque charge pour les instruments à haut risque
• Qualification annuelle de performance (PQ) — une revalidation formelle de l'ensemble du processus de stérilisation effectuée par un ingénieur qualifié, y compris la cartographie des températures et la vérification des paramètres du cycle

Le test d'étanchéité est le contrôle le plus rapide et le plus fréquent de ce programme, c'est précisément pourquoi il a une telle valeur opérationnelle. Cela prend moins de 20 minutes et fournit un retour d’information immédiat sur l’intégrité de la chambre avant que des charges d’instrument ne soient engagées dans le cycle.

Pour les cabinets dentaires qui achètent un nouvel autoclave ou remplacent une unité existante, notez que la qualification initiale d'un autoclave dentaire implique trois tests de fuite consécutifs dans le cadre du processus de qualification d'installation (IQ) selon la norme EN 13060. Ceci établit les performances de base de l'unité avant le début de l'utilisation clinique.

Choisir un autoclave dentaire avec des performances de test d'étanchéité fiables

Tous les autoclaves dentaires ne gèrent pas les tests d'étanchéité avec le même niveau d'automatisation, de reporting et de cohérence. Lors de l'évaluation des modèles, les fonctionnalités suivantes affectent directement la fiabilité et la convivialité de la fonction de test d'étanchéité :

• Programmes de tests automatisés avec résultats quantitatifs : Les unités qui signalent le taux d'augmentation de pression réel (par exemple, 0,6 mbar/min) plutôt que seulement un résultat réussite/échec permettent la surveillance des tendances. Il s’agit d’un avantage significatif dans la gestion du cabinet.
• Impression intégrée ou export de données : Les autoclaves avec imprimantes intégrées ou exportation de données USB/réseau simplifient la tenue des dossiers et réduisent le risque d'erreurs de documentation. Les modèles conformes aux exigences de sortie de données de l'annexe B de la norme EN 13060 sont préférés pour les environnements réglementés.
• Conception de joint accessible : Certains autoclaves dentaires font du remplacement du joint de porte une tâche de 5 minutes sans outil. D'autres nécessitent un démontage partiel du mécanisme de la porte. Etant donné que les joints sont fréquemment remplacés, ce choix de conception a de réelles implications en termes de coûts de maintenance sur la durée de vie de l'autoclave.
• Spécifications de la pompe à vide robuste : La pompe à vide est au cœur des performances des tests d’étanchéité. Les autoclaves équipés de pompes sans huile nécessitent généralement moins d'entretien que les pompes à palettes rotatives avec systèmes d'huile, mais peuvent atteindre des profondeurs de vide ultime plus faibles. Confirmez que les spécifications de la pompe correspondent au type de cycle : un autoclave dentaire de classe B effectuant plusieurs impulsions de pré-vide par cycle exige plus de sa pompe qu'une unité de classe S.
• Certification EN 13060 Classe B : Pour les cabinets dentaires stérilisant des instruments emballés, des charges creuses et des objets poreux, la certification de classe B est obligatoire dans de nombreux pays européens. Les autoclaves de classe B sont soumis à des tests plus rigoureux, y compris une qualification pour les tests d'étanchéité, que les unités de classe S ou de classe N, et cela se reflète dans leurs performances continues en service.

Formation et compétence du personnel pour les tests d'étanchéité

Les tests d’étanchéité sont aussi fiables que la personne qui les effectue. Un test incorrect — par exemple, sur un autoclave froid, avec la porte pas complètement verrouillée ou avec des débris sur la surface d'appui du joint — produira un résultat peu fiable. Une fausse réussite comme un faux échec ont des conséquences : une fausse réussite expose les patients à un risque, tandis qu'un faux échec met inutilement hors service un autoclave fonctionnel.

Le personnel responsable du fonctionnement de l'autoclave doit recevoir une formation documentée couvrant :

• Le but du test d'étanchéité et ce qu'une défaillance signifie pour la sécurité de l'instrument
• La procédure de préparation correcte pour le modèle d'autoclave spécifique utilisé
• Comment démarrer, surveiller et enregistrer le test
• L'arbre de décision en cas d'échec : qui notifier, que faire des charges mises en quarantaine, comment documenter l'événement
• Comment inspecter et nettoyer le joint de la porte et quand le signaler à la direction ou à un ingénieur de service

La formation doit être répétée chaque fois qu'un nouveau modèle d'autoclave est introduit dans le cabinet, chaque fois qu'un nouveau membre du personnel assume des responsabilités de décontamination, et au moins une fois par an à titre de remise à niveau. Les compétences doivent être évaluées de manière pratique, et pas seulement au moyen de tests écrits : observer un membre du personnel exécuter réellement la procédure est le seul moyen fiable de confirmer qu'il peut l'exécuter correctement dans des conditions réelles.

La documentation de la formation est aussi importante que la formation elle-même. En cas d'inspection réglementaire ou d'incident lié à la sécurité des patients, les dossiers de formation constituent un élément essentiel de la preuve que le cabinet applique un processus de décontamination contrôlé et géré.
